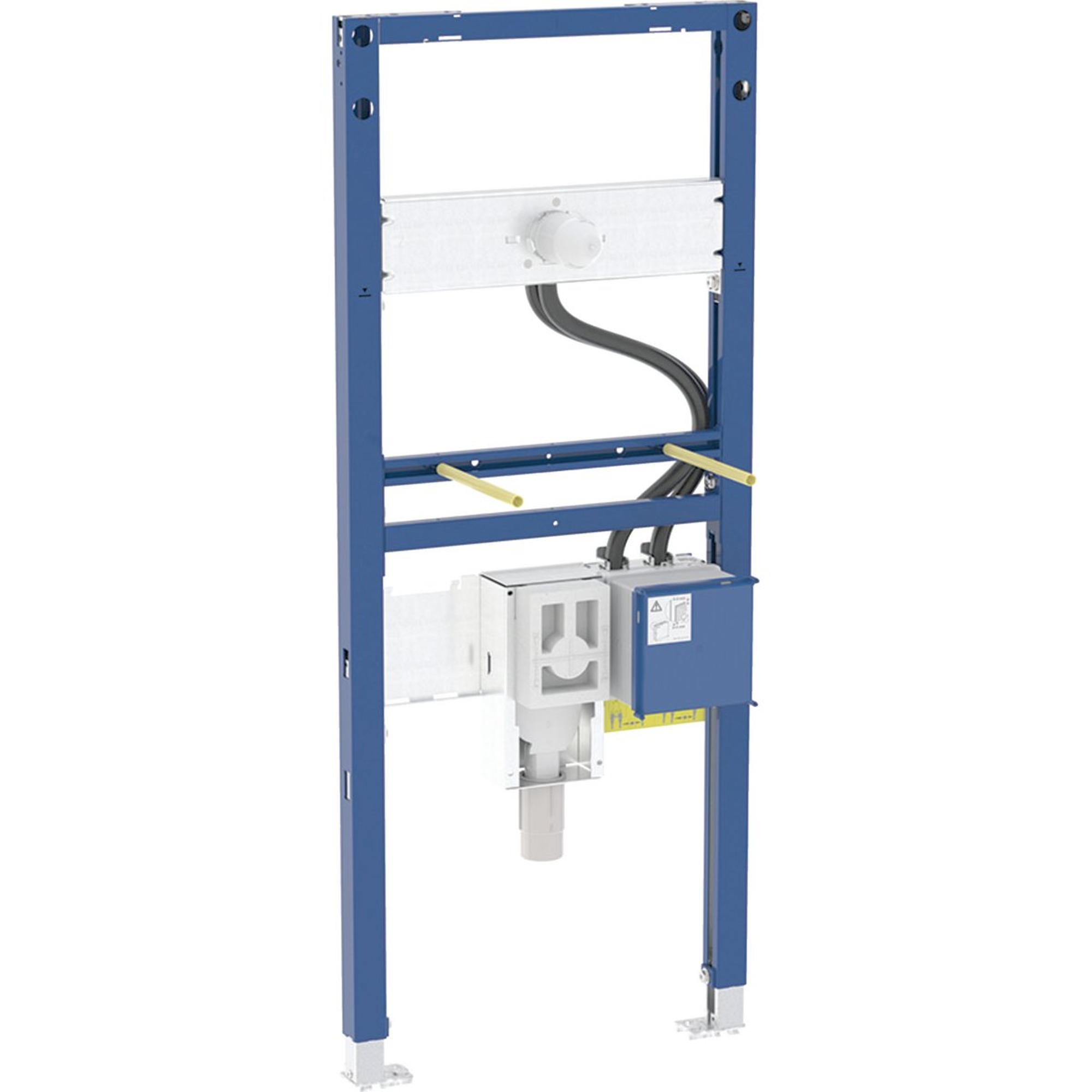

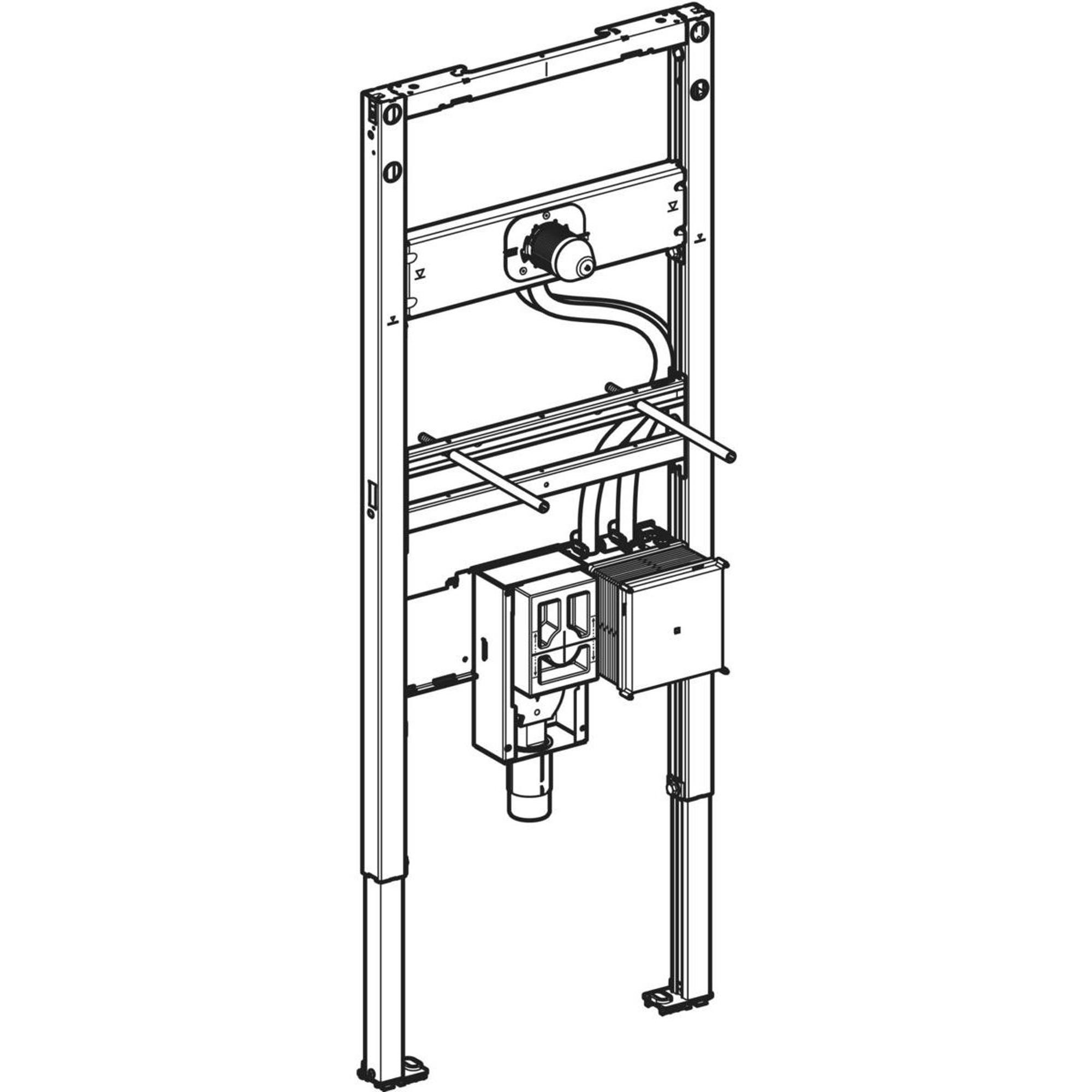

Ce bâti-support lavabo Geberit Duofix constitue une base d'installation complète et stable pour un lavabo suspendu avec un robinet mural électronique Geberit Piave ou Brenta. Le cadre autoportant en acier comprend un boîtier fonctionnel encastré prémonté, la fixation du robinet mural et des conduites de raccordement. Le lavabo, le robinet et les raccordements peuvent ainsi être préparés avec précision avant la fermeture du doublage.
L'élément a une hauteur de 130 cm et convient aux cloisons à ossature métallique ou bois, aux cloisons de système Geberit Duofix et aux doublages de mi-hauteur ou de hauteur d'étage. Après l'installation, le cadre, les raccordements d'eau et les composants techniques disparaissent derrière le mur, de sorte que seuls le lavabo et le robinet mural restent visibles.
Cet élément Duofix ne supporte pas seulement le lavabo, il comprend aussi la préparation technique d'un robinet mural électronique. La fixation du robinet mural est prémontée et la traverse de robinetterie est réglable en hauteur. Le bec et la commande peuvent ainsi être positionnés avec précision par rapport au lavabo.
Les tubes de liaison entre le caisson d'encastrement et la fixation du robinet mural sont eux aussi prémontés. Cela réduit le nombre d'opérations séparées pendant le gros œuvre et aide à organiser clairement les raccordements derrière le mur.
Cet élément a été développé spécifiquement pour les robinets muraux Geberit Piave et Brenta adaptés à un boîtier fonctionnel encastré. Il ne convient pas automatiquement à n'importe quel mitigeur mural. Vérifiez donc toujours que le robinet choisi peut être combiné explicitement avec ce type de boîtier fonctionnel encastré Geberit.
L'élément peut être combiné avec différentes versions murales du robinet de lavabo Geberit Piave et Brenta. Selon le robinet choisi, des versions à alimentation secteur, sur piles ou par générateur sont disponibles.
Le caisson d'encastrement prémonté intègre des vannes d'arrêt et une borne de raccordement électrique. L'alimentation et les composants électriques complémentaires nécessaires dépendent de la version de robinet choisie. Faites toujours réaliser un raccordement au secteur conformément à la réglementation électrique en vigueur.

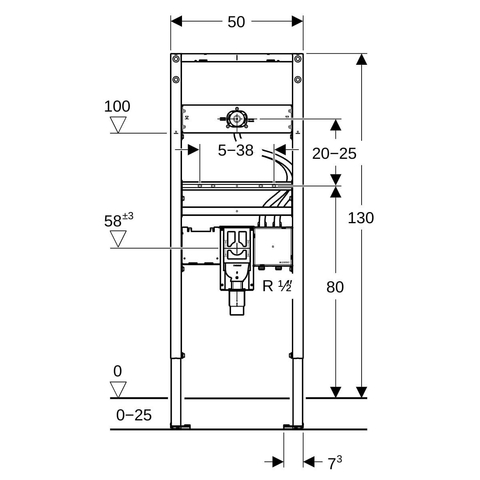

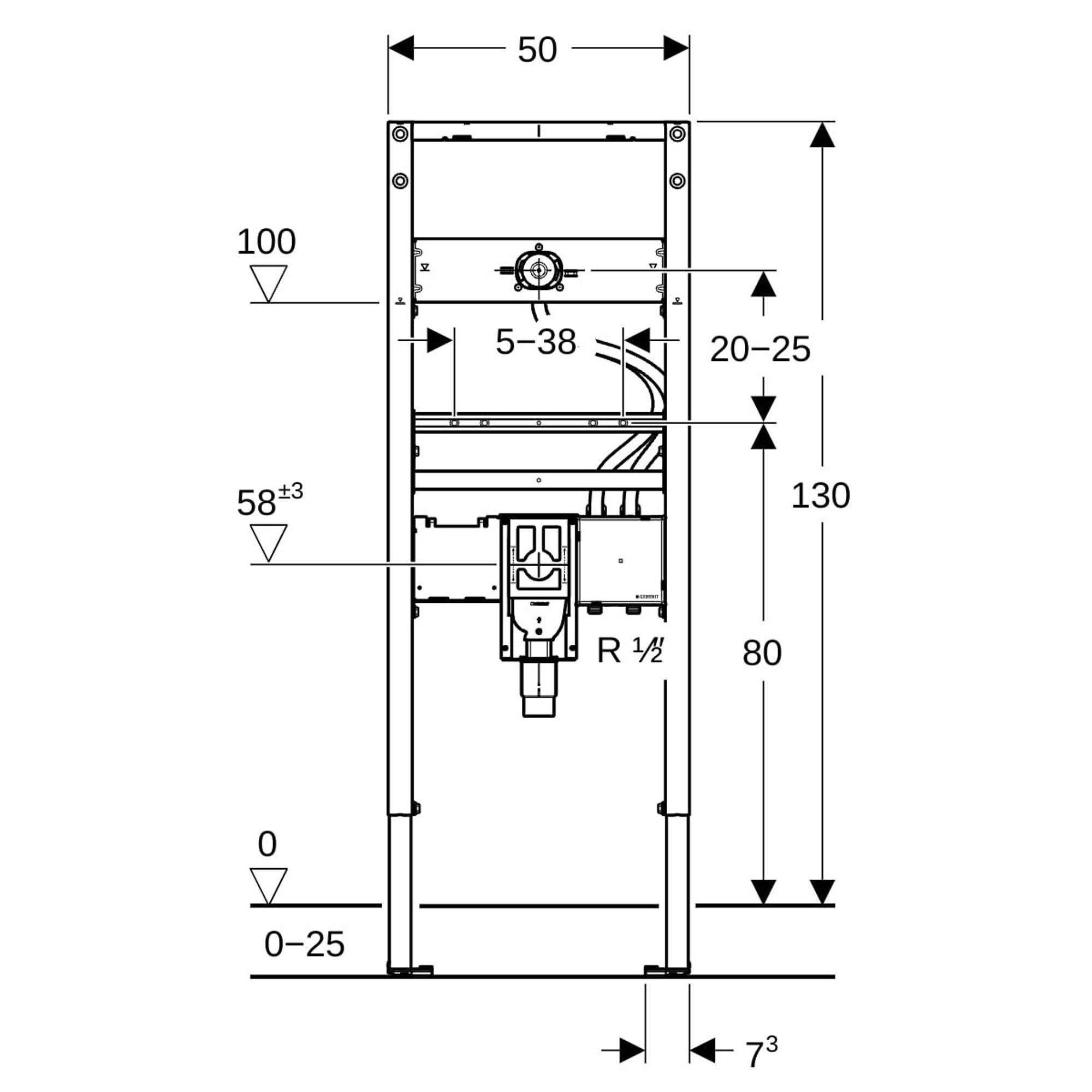

L'entraxe de fixation du lavabo peut être réglé de 5 à 38 cm. Le cadre convient ainsi à différents lavabos et entraxes de fixation. Les tiges filetées sont réglables en profondeur et peuvent être placées avec un entraxe de 18 ou 28 cm.
Avant le montage, vérifiez le plan technique du lavabo choisi. La largeur du lavabo, la distance entre les trous de fixation, la position de l'évacuation et la hauteur de montage souhaitée doivent être adaptées à l'élément et à l'espace disponible.
Le cadre est en acier et protégé par un revêtement poudre. Les pieds d'appui galvanisés sont munis d'un revêtement antidérapant, de sorte que l'élément reste stable pendant le réglage.
Les platines d'appui pivotantes conviennent au montage dans des profilés en U UW 50 et UW 75. Dans un profilé de système Geberit Duofix, les platines d'appui peuvent être posées sans outil et sans pièces supplémentaires.
Dans sa partie supérieure, l'élément dispose d'une platine extensible pour une fixation latérale sur des profilés métalliques ou en bois ou sur des montants de système Geberit Duofix. Une position alternative est également disponible pour les ancrages muraux. La fixation nécessaire dépend de la construction murale choisie.
Le bâti-support lavabo convient pour une épaisseur de revêtement de sol de 0 à 25 cm. Lors du réglage, il est ainsi possible de tenir compte, entre autres, de la chape, du chauffage au sol, de la colle à carrelage et du revêtement de sol final.

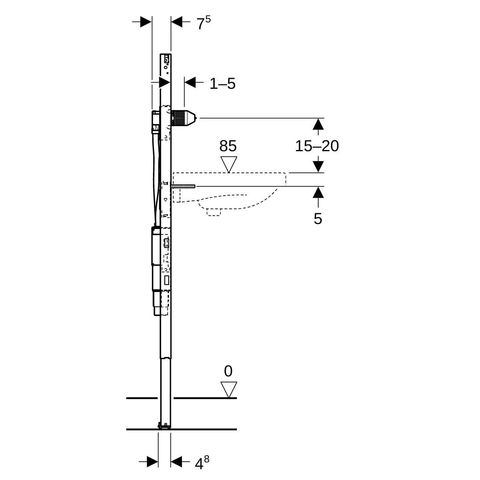

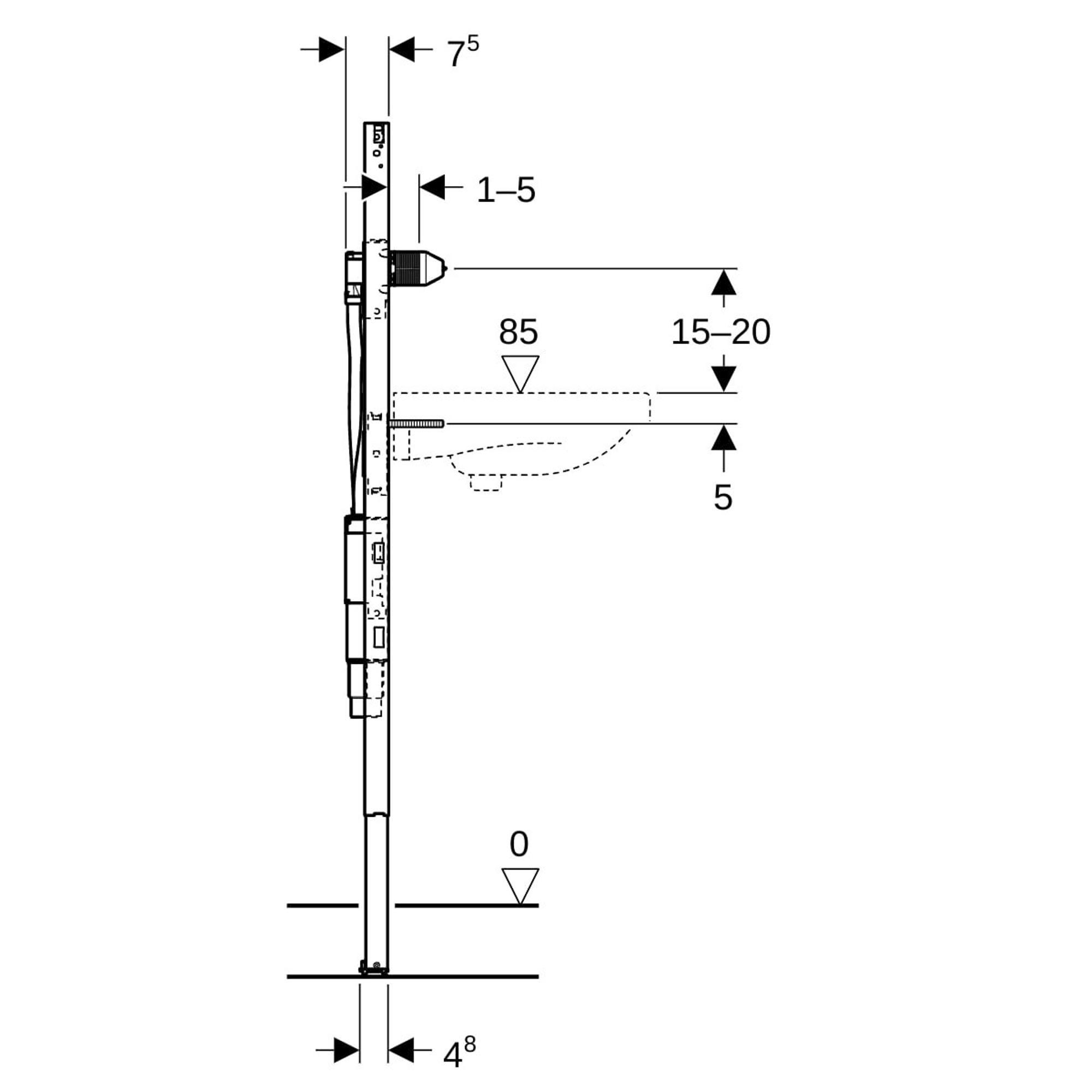

Déterminez la hauteur finale du lavabo et du robinet mural à partir du sol fini. Si l'élément est réglé à partir du sol brut, l'épaisseur de revêtement de sol restant à poser doit donc être prise en compte à l'avance dans les cotes.
Cet élément peut notamment être utilisé dans :
Autoportant ne signifie pas que l'élément peut être placé librement dans la pièce sans fixation. Conformément aux instructions de montage, le cadre doit être fixé au sol et à la cloison ou à l'ossature présente.
Le raccordement d'eau se situe sur la face inférieure du caisson d'encastrement et convient pour Geberit MasterFix et MeplaFix. Les vannes d'arrêt sont intégrées au caisson d'encastrement. Les raccordements techniques du robinet mural électronique sont ainsi regroupés en un seul endroit central.
La fixation du coude de raccordement est réglable en hauteur et isolée acoustiquement. L'élément est livré avec un coude de raccordement en PE-HD de 50 mm de diamètre, ainsi qu'un joint de 44 à 32 mm.
Un siphon ou un garde d'odeurs n'est pas mentionné dans le contenu de livraison officiel de cette version. Vérifiez donc quelle solution de siphon est nécessaire pour le lavabo choisi et la finition souhaitée.
Réglez l'élément avec précision avant de fermer le doublage. Tenez compte de la hauteur du sol fini, du dessus du lavabo, de la position du robinet mural et de l'espace nécessaire pour l'évacuation, les conduites d'eau et l'alimentation électrique.
Utilisez les boîtiers de réservation pendant le gros œuvre pour protéger le caisson d'encastrement et la fixation du robinet. Ne les coupez ou ne les retravaillez qu'après la pose du revêtement mural, conformément aux instructions de montage.
Faites réaliser les raccordements d'eau et électriques conformément à la réglementation en vigueur. Pour le bon fonctionnement du robinet électronique, l'élément, le boîtier fonctionnel et le robinet Piave ou Brenta choisi doivent être assemblés comme un seul système compatible.
Avec ce bâti-support lavabo Geberit Duofix, la fixation du lavabo, le robinet mural électronique et les principaux raccordements techniques sont réunis de façon claire dans un seul cadre. Les composants réglables permettent un ajustement précis au lavabo et à la hauteur de montage souhaitée.
Après la finition, le cadre et les raccordements disparaissent derrière le mur. Associé à un robinet mural Geberit Piave ou Brenta adapté, on obtient ainsi une installation de lavabo sobre, professionnelle et facile d'entretien.
| Numéro d'article | SW1237063 | |
| Numéro de fournisseur | 111.561.00.2 | |
| EAN | 4064746030475 | |
| Marque | Geberit | |
| Série | Duofix |
| Dimensions | 130x50x7,4 cm | |
| Hauteur | 130 cm | |
| Largeur | 50 cm | |
| Profondeur | 7.5 cm | |
| Diamètre du tube externe | 50 | |
| Diamètre de tube externe d'évacuation | 50 |
| Couleur | Bleu | |
| Matériau | Acier | |
| Commande | Manuelle | |
| Protection de surface | Gecoat | |
| Matière réservoir | plastique | |
| Type de réservoir | standard | |
| Technique de chasse | Simple | |
| Rinçage | fixe |
| Réglable en hauteur | Oui | |
| Cadre de support libre | Oui |
 |
